动力学模型

动力学模型

晾衣绳模型

等腰三角形、晾衣杆问题，特征为动滑轮通过刚性轻绳固定，有公式：

F=\dfrac{G}{2\cos\theta}

特征；F 仅与 \theta 有关，上下移动绳子端点力不变，端点水平靠近拉力下降、远离拉力上升。

物体的平衡可以分为稳定平衡、不稳定平衡和随遇平衡三种。

弹簧突变

因为弹簧的弹力无法突变，因此我们：

  1. 受力分析初状态，得出弹簧弹力。

  2. 把弹簧弹力当做外力，重新受力分析。

沿绳方向速度、受力大小一定相等。

斜面模型

斜面模型「物体是否会下滑」，设斜面与水平面夹角为 \theta：

受力分析，得 G_x=mg\sin\theta，f=\mu mg\cos\theta。

  • 若物体下滑：G_x>f \Rightarrow G_x/f>1 \Rightarrow \tan\theta/\mu>1 \Rightarrow \tan\theta>\mu。
  • 同理，若物体静止不动，G_x\le f \Rightarrow \tan\theta\le\mu。

即，若 \tan\theta>\mu，物体会下滑。

同时也可以根据此探究动摩擦因数 \mu=\arctan\theta。

直角劈模型

注意物体的位置应该在惯性系中表示，否则应用牛顿定律会产生麻烦。

根据已知常量列出方程，例如绳长不变，绳子切面速度相同，以及对应的加速度关系。

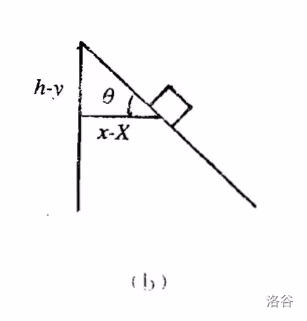

典例是直角劈模型，有 \theta 角度的直角劈，一木块放在上面，则：

直角劈模型

其中 V 和 A 为劈的速度和加速度，x 为木块相对参考系的水平位移，X 为木块相对参考系的水平位移，(h-y) 为木块滑下的竖直高度：

\begin{aligned} (x-X)=(h-y)\cot\theta\\ v_x-V=-v_y\cot\theta\\ a_x-A=-a_y\cot\theta \end{aligned}

上式从上到下，实为对方程两边做一次时间变化率，常数项忽略，常数系数不变。

注意：约束方程与作用力无关，各接触面有无摩擦不影响约束方程。

狭义连接体模型

整体法可求得加速度。

隔离法可求得压力／绳子拉力，也可以整体一部分物体。

如果绳子是弯的，那么直接两次隔离把力约掉算加速度。

可以得出，绳子拉力与斜面夹角、摩擦因数均无关：

T=\dfrac{m_1}{m_1+m_2}F

这个公式可以成为连接体的质量分配原则，其中 1 是绳子没有直接拉着的那个物体。

推广：如果两个物体两侧分别拉着（F_1 拉质量为 m_1 的物体，F_2 对于 m_2）：

T=\dfrac{F_1m_2+F_2m_1}{m_1+m_2}

即总是一个力乘上没有直接连接的物体。

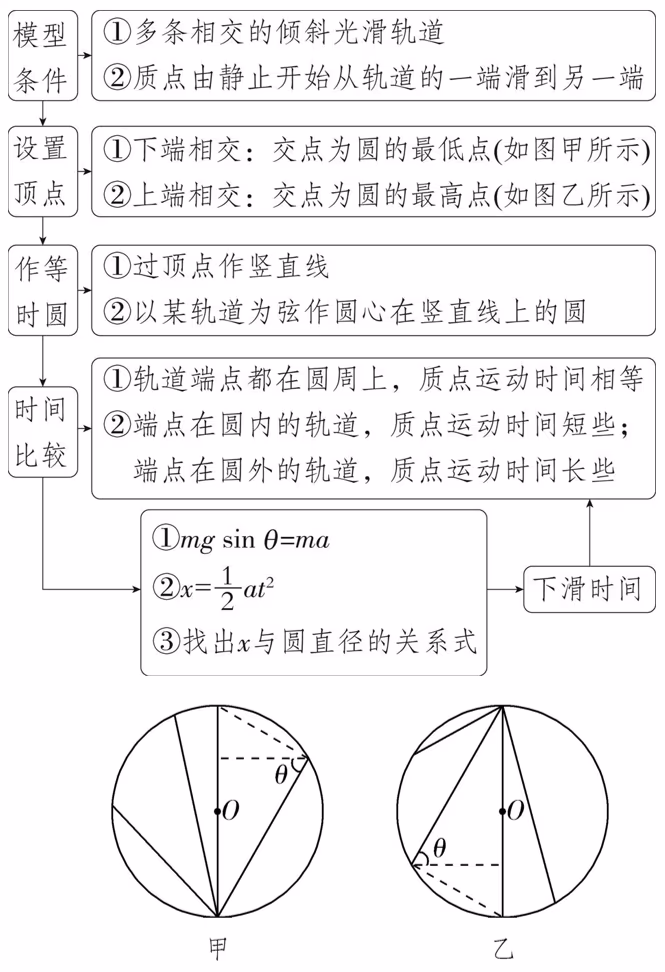

等时圆模型

alt text

质点自半径为 R 的空心球（对于平面而言是圆环）的最高点由静止开始无摩擦地沿任一弦下滑至球面（或圆环），所需时间相等，且等于：

\sqrt{\dfrac{4R}{g}}

证明：

设下滑的弦与法线的夹角为 \beta，则弦长：

l=2R\cos\beta

沿弦方向加速度为：

a=g\cos\beta

列运动学方程：

\begin{aligned} l&=\dfrac{1}{2}at^2\\ 2R\cos\beta&=\dfrac{1}{2}(g\cos\beta)t^2 \end{aligned}

易得 t 与 \beta 无关，且：

t=\sqrt{\dfrac{4R}{g}}

经典例题：

一小球从角度为 \alpha 的斜面上某一点的上方 l 处沿某一直线无摩擦的滑下，问落到斜面上的最短时间。

由上面的结论，最佳下落线与法线的夹角 \theta=\alpha/2。

易知，该圆的直径（Q 为圆与斜面的切点，H 为最高点到斜面的垂足）：

2R=\dfrac{OQ}{\cos\theta}=\dfrac{OH}{\cos^2\theta}=\dfrac{l\cos\alpha}{\cos^2(\alpha/2)}

则：

R=\dfrac{l\cos\alpha}{1+\cos\alpha}

则最短时间：

t=\sqrt{\dfrac{4R}{g}}=2\sqrt{\dfrac{l\cos\alpha}{g(1+\cos\alpha)}}

等时圆的构造：

设定一点为最高点或最低点即可，根据几何关系得到距离圆心的距离。

最速降线问题

在平面内，B 点在 A 右下，自 A 静止释放一个小球，运动到 B 点的最短时间。

最速降线

伯努利（哥哥和弟弟分别）证明了最速降线是一条摆线。

传送带和板块模型

方法总结

例题1：质量为 2\text{kg} 的物体沿光滑斜面下滑，斜面与水平面的夹角为 37^\circ，求木块的加速度。

列式：

\begin{cases} F_r&=ma\\ F_r&=G\sin37^\circ\\ G&=mg\\ m&=2\text{kg} \end{cases}

解得：

\begin{cases} m&=2&\text{kg}\\ G&=20&\text{N}\\ F_r&=12&\text{N}\\ a&=6&\text{m/s}^2\\ \end{cases}

所以，加速度为 6\text{m/s}^2，方向沿斜面向下。

例题2：质量为 2\text{kg} 的物体沿斜面下滑，斜面的摩擦因数为 0.2，斜面与水平面的夹角为 37^\circ，求木块的加速度。

列式：

\begin{cases} F_r&=ma\\ F_r&=G\sin37^\circ-f\\ f&=\mu N\\ N&=G\cos37^\circ\\ G&=mg\\ m&=2\text{kg} \end{cases}

解得：

\begin{cases} m&=2&\text{kg}\\ G&=20&\text{N}\\ N&=16&\text{N}\\ f&=3.2&\text{N}\\ F_r&=8.8&\text{N}\\ a&=4.4&\text{m/s}^2\\ \end{cases}

所以，加速度为 4.4\text{m/s}^2，方向沿斜面向下。

例题3：质量为 2\text{kg} 的物体静止于水平面的 A 处，AB 间距 L=20\text{m}，如图：

\begin{matrix} \underline{\kern{1em}\Box\kern{7em}\Box\kern{1em}}\\[-0.8em] \cdot\kern{7.5em}\cdot\\[-0.4em] {\small{A}}\kern{7em}{\small{B}} \end{matrix}

现用大小为 30\text{N} 的力，沿水平方向拉物体，2\text{s} 后到达 B 处。

求物体与地面的摩擦因数 \mu。

解：

对物体 A 受力分析：

\begin{cases} F_r&=F-f\\ N&=G \end{cases}

展开：

\begin{cases} ma&=F-\mu N\\ N&=mg \end{cases}

得到方程组：

\begin{cases} x&=\dfrac{1}{2}at^2\\ ma&=F-\mu mg \end{cases}

代数，得：

\begin{cases} 20\text{m}&=\dfrac{1}{2}a\cdot(2\text{s})^2\\ 2\text{kg}\cdot a&=30\text{N}-\mu\cdot20\text{N} \end{cases}

解得：

\begin{cases} a&=10\text{m/s}^2\\ \mu&=0.5 \end{cases}

即 \mu=0.5。

传送带模型

加速度：

a=g\sin\theta\pm\mu g\cos\theta

表示重力下滑分量和滑动摩擦力的作用。

假设可以共速静止，比较 \tan\theta 和 \mu。

判断共速时的位与和传送带长度之间的关系。

善用 v-t 图像。

一板一物模型

地面光滑：

  • 木板有初速度。

  • 木板无初速度。

地面不光滑：

  • 木板有初速度。

  • 木板无初速度。

详见课件内容。

叠加体相对静止

广义连接体，指不用绳子连接的连接体，常见的有用静摩擦力、刚体弹力提供的。

叠加体相对静止，可以看为是由摩擦力提供拉力的连接体模型，因此下面的步骤也非常相似。

整体法可求得加速度。

隔离法可求得摩擦力，也可以整体一部分物体。

可以得出，摩擦力与斜面夹角无关，与摩擦因数有关：

f=\dfrac{m_1}{m_1+m_2}F-\mu mg\cos\theta

若斜面是水平面（\theta=0），那么 \cos\theta=1：

f=\dfrac{m_1}{m_1+m_2}F-\mu mg

同样也类似质量分配原则，其中 1 是力没有直接作用在的那个物体。

叠加体相对滑动

  1. 找到不受外力的物体，即可能会发生相对滑动的物体，
  2. 隔离法，求出这个物体的最大加速度，
  3. 整体法，求出最大的外力大小。

形式一：拉着下面的 M 走，其上表面 \mu_1、下表面 \mu_2：

F=(m+M)(\mu_1+\mu_2+\tan\theta)g\cdot\cos\theta

若斜面是水平面（\theta=0），那么 \cos\theta=1,\tan\theta=0：

F=(m+M)(\mu_1+\mu_2)g

形式二：拉着上面的 m 走，其下 M 上表面 \mu_1、下表面 \mu_2：

F=\dfrac{m}{M}(m+M)(\mu_1-\mu_2)g\cdot\cos\theta

若斜面是水平面（\theta=0），那么 \cos\theta=1：

F=\dfrac{m}{M}(m+M)(\mu_1-\mu_2)g

注意此形式下，需要上物体能拉动下物体，拉不动的话就更简单了。

启动模型

解题方法

对（物体），做（运动段），如图（受力分析），列（平衡／牛二）。

\begin{aligned} F_{\text{合}}=ma&=F-f\\ F&=\frac{P}{v} \end{aligned}

得出（一定要受力分析）：

\begin{aligned} F&=f+ma\\ ma&=\frac{P}{v}-f \end{aligned}

恒定功率启动

随着汽车的加速，

  1. v 增大，P 不变，F 减小，F_r 减小；
  2. m 不变，a 减小，v 变化放缓。
  3. 直至 F=f，汽车匀速运动。

即汽车加速到一定程度后，汽车将保持匀速运动。

恒定加速度启动

按照时间顺序：

  1. a 不变，m 不变，f 不变，F 不变；
  2. v 增大，P 增大，汽车持续增速；
  3. 汽车增速到一定程度后，P 无法继续增大：
  4. 此时 P 恒定，故进行恒定功率启动式的加速。

做题思路

  1. 对匀速运动状态分析：平衡 F=f；
  2. 对匀加速末状态分析：牛二 ma=P/v-f；
  3. 对加速阶段状态分析：牛二 ma=P/v-f。

F-1/v 图像

按照时间，从右往左，因为汽车速度增大，倒数减小。

  • 牵引力为水平直线的：匀加速运动。
  • 牵引力逐渐下降的：加速度逐渐减小。
  • 牵引力端点位置：最终状态匀速直线运动。

做题方法：同上，一定要分析的是拐点和端点处的受力分析。
